トップページ >
プレス製品ご案内
製品ご案内
金属プレス加工は、順送プレス・単発プレス・曲げ加工など幅広く承ります。
■単発プレス加工事例 アルミ絞り加工
材質:Ａ1050ーO材
(アルミ）
(アルミ）
板厚:t1.0mm
《後加工:ショット、アルマイト処理》
製品用途:照明器具
材質：Ａ5052
(アルミ）
(アルミ）
板厚：t3.0mm
《後加工:》
製品用途:金属バットのグリップ
.JPG)
材質：Ａ1050
(アルミ）
(アルミ）
板厚：t0.8mm
《後加工:》
製品用途:反射板
■単発プレス加工事例 ステンレス加工
材質:SUS 304 2Ｂ （ステンレス）
板厚:t0.8mm
《後加工:ビーズショット、化研処理》
製品用途:トイレットペーパーカバー
材質:SUS 304 2Ｂ （ステンレス）
板厚:t1.2mm
《後加工:光沢バレル研磨》
製品用途:面格子取付金具
材質:SUS 304 2Ｂ （ステンレス）
板厚:t0.8mm / t0.6mm
《後加工:タップ、スポット、 脱脂処理》
製品用途:ＯＡ機器
材質:SPCC FＢ材 （鉄）
板厚:t3.0mm
《後加工:メラミン焼き付け塗装》
製品用途:DIY金具
材質:SPCCーSD（鉄）
板厚:t0.8mm
《後加工:メラミン焼き付け塗装》
製品用途:DIY金具
材質:SPHCーP （鉄）
板厚:t2.0mm
《後加工：カシメ、メラミン焼き付け塗装》
製品用途:棚受け金具
材質:SPTE (ブリキＥＴ両面印刷）
板厚:t0.3mm
《後加工:組付け》
製品用途:仏具金具
材質:Ｃ2801Ｐ
3種－1/4 (真鍮）
3種－1/4 (真鍮）
板厚:t1.0mm
《後加工:バフ研磨、脱脂処理》
製品用途:仏具金具
材質:SUS 304 ヘア-ライン （ステンレス）
板厚:t5.0mm
《後加工:皿面取り、バフ研磨、脱脂処理》
製品用途:棚受けフック金具
材質:Ｃ3604B
(真鍮）
(真鍮）
板厚:t9.5×∅35
《切削加工後プレス加工》
製品用途:ロック部品
材質:ＳＳ400 （鉄）
板厚:L23×∅20
《切削加工後プレス加工》
製品用途:ロック部品
材質:ＳPCCーＰ（鉄）
板厚:t3.0mm
《後加工:組み付けカシメ、6価クロメート鍍金》
製品用途:扉のヒンジ金具
材質:ＳＳ400 （鉄）
板厚:t3.0mm
《後加工:溶接、ボルト組み付け、
6価ユニクロ鍍金》
製品用途:輸送機器部品
板厚:t3.0mm
《後加工:溶接、ボルト組み付け、
6価ユニクロ鍍金》
製品用途:輸送機器部品
材質:ＳPHCーＰ（鉄）
板厚:t3.0mm
《後加工:スタッド溶接、3価ユニクロ鍍金》
製品用途:パイプ取付金具
板厚:t3.0mm
《後加工:スタッド溶接、3価ユニクロ鍍金》
製品用途:パイプ取付金具
材質:SPCC－SD （鉄）
板厚:t0.8mm
《後加工:3価クロメート鍍金、
PVCコーティング処理》
製品用途:自動車部品
板厚:t0.8mm
《後加工:3価クロメート鍍金、
PVCコーティング処理》
製品用途:自動車部品
.JPG)
材質：SUS 304 2B
（ステンレス）
板厚：ｔ1.5ｍｍ
《加工後：脱脂処理》
製品用途：配管止金具
（ステンレス）
板厚：ｔ1.5ｍｍ
《加工後：脱脂処理》
製品用途：配管止金具
材質：C5210P-1/2H
（リン青銅）
板厚：ｔ0.5ｍｍ
《加工後：脱脂処理》
製品用途：コンセント
（リン青銅）
板厚：ｔ0.5ｍｍ
《加工後：脱脂処理》
製品用途：コンセント
材質：SPCC
板厚：ｔ ｍｍ
《加工後：メッキ処理》
製品用途：装飾金具
板厚：ｔ ｍｍ
《加工後：メッキ処理》
製品用途：装飾金具
材質：SPCC-SB
（鉄磨材）
板厚：ｔ1.0ｍｍ
《加工後：クロームメッキ》
製品用途：装飾金具
（鉄磨材）
板厚：ｔ1.0ｍｍ
《加工後：クロームメッキ》
製品用途：装飾金具
材質：SECC-NP
（鉄）
板厚：ｔ1.0ｍｍ
《加工後：縁切削・
タップ・電着塗装》
製品用途：計器部品
板厚：ｔ1.0ｍｍ
《加工後：縁切削・
タップ・電着塗装》
製品用途：計器部品
材質:SBS 60
（鋼鉄）
板厚:t0.5mm
《後加工:脱脂処理》
製品用途:自動車部品
《後加工:脱脂処理》
製品用途:自動車部品
材質:SPCC－SD
（鉄）
板厚:t1.6mm～ｔ3.0ｍｍ φ31.8～φ150
《後加工:クローム鍍金》
製品用途:装飾金物（パイプキャップ）
板厚:t1.6mm～ｔ3.0ｍｍ φ31.8～φ150
《後加工:クローム鍍金》
製品用途:装飾金物（パイプキャップ）
材質：SWM-B
（鉄線）
線径：∅3.0ｍｍ
《加工後：スズメッキ処理》
製品用途：自動車関係
線径：∅3.0ｍｍ
《加工後：スズメッキ処理》
製品用途：自動車関係
材質:SUS 304 BA
（ステン）
板厚:t1.5mm
《後加工:ピン入れ・脱脂処理》
製品用途:装飾金物（抜き差し丁番）
板厚:t1.5mm
《後加工:ピン入れ・脱脂処理》
製品用途:装飾金物（抜き差し丁番）
材質:SPCC－SD
（鉄）
板厚:t0.8mm
《後加工:スポット》
製品用途:照明器具 （ダウンライト部品）
板厚:t0.8mm
《後加工:スポット》
製品用途:照明器具 （ダウンライト部品）
材質:SGCC－Z12
（鉄）
板厚:t0.6mm
《後加工:タップ加工・ 脱脂処理》
製品用途:照明器具 （ダウンライト部品）
板厚:t0.6mm
《後加工:タップ加工・ 脱脂処理》
製品用途:照明器具 （ダウンライト部品）
材質:SPHC－P
（鉄）
板厚:t6.0mm～ｔ9.0ｍｍ 27ｇ～150ｇ
《後加工:三価クロメート鍍金》
製品用途:二輪車部品（ウェイト）
板厚:t6.0mm～ｔ9.0ｍｍ 27ｇ～150ｇ
《後加工:三価クロメート鍍金》
製品用途:二輪車部品（ウェイト）
材質:SPHC－P
（鉄）
板厚:t2.3mm～ｔ3.2ｍｍ
板厚:t2.3mm～ｔ3.2ｍｍ
《後加工:六価クロメート鍍金》
製品用途:建機部品（フック）
製品用途:建機部品（フック）
■単発プレス加工
ダイクッションによる絞り加工、カム金型での加工、QDC方式を取り入れた加工etc
【単発プレスの対応範囲】
材質 ステンレス、アルミ、鉄、真鍮、りん青銅、各種バネ材、 etc
板厚 t0.1ｍｍ～t4.0ｍｍ程度
対応ロット 数100個～数万個程度
単発加工事例
■順送プレス加工事例
材質:Ｃ5210Ｐ-Ｈ材
(りん青銅）
板厚：t0.15mm
《後加工：脱脂処理》
製品用途：ＯＡ機器
材質:ＳＵＳ301
3/4Ｈ
（ステンレスバネ材）
板厚 :t0.3mm
《後加工：脱脂処理》
製品用途：弱電部品
材質:ＳＰＣＣ－ＳＤ
（鉄）
板厚：t0.8mm
《後加工：3価クロメート鍍金》
製品用途：マグネット金具
（鉄）
板厚：t0.8mm
《後加工：3価クロメート鍍金》
製品用途：マグネット金具
材質：Ｓ60C
（鉄）
板厚 ： t0.45mm
《後加工：バレル処理・熱処理・ニッケル鍍金》
製品用途：ヘアーピン
（鉄）
板厚 ： t0.45mm
《後加工：バレル処理・熱処理・ニッケル鍍金》
製品用途：ヘアーピン
材質：SUS 301-H
（ステンバネ材）HV450
板厚 ： t0.35mm
《後加工：バレル研磨・塗装》
製品用途：ヘアーピン
（ステンバネ材）HV450
板厚 ： t0.35mm
《後加工：バレル研磨・塗装》
製品用途：ヘアーピン
材質：ＳＰＣＣ－ＳＤ
（鉄）
板厚：t1.6mm
《後加工：3価クロメート鍍金》
製品用途：自動車部品
（鉄）
板厚：t1.6mm
《後加工：3価クロメート鍍金》
製品用途：自動車部品
材質：ＳＰＣＣ－ＳＤ
（鉄）
板厚：t0.5mm
《後加工：3価クロメート鍍金》
製品用途：自動車部品
（鉄）
板厚：t0.5mm
《後加工：3価クロメート鍍金》
製品用途：自動車部品
材質：ＳＰＣＣ－ＳＤ
（鉄）
板厚：t2.0mm
《後加工：3価クロメート鍍金》
製品用途：自動車部品
（鉄）
板厚：t2.0mm
《後加工：3価クロメート鍍金》
製品用途：自動車部品
材質：C7521-1/2H
（洋白）
板厚 ： t0.6mm
《後加工：バレル研磨・塗装》
製品用途：服飾金具
（洋白）
板厚 ： t0.6mm
《後加工：バレル研磨・塗装》
製品用途：服飾金具
材質：C2680R-1/2H
（真鍮）
板厚 ： t0.7mm
《後加工：バレル研磨・塗装》
製品用途：服飾金具
（真鍮）
板厚 ： t0.7mm
《後加工：バレル研磨・塗装》
製品用途：服飾金具
材質：SUS 304 2B
（ステン）
板厚 ： t0.6mm
《後加工：バレル研磨・塗装》
製品用途：服飾金具
（ステン）
板厚 ： t0.6mm
《後加工：バレル研磨・塗装》
製品用途：服飾金具
材質：SUS 304 2B
（ステン）
板厚 ： t1.2mm
《後加工：バレル研磨・脱脂処理》
製品用途：自動車部品
（ステン）
板厚 ： t1.2mm
《後加工：バレル研磨・脱脂処理》
製品用途：自動車部品
薄板順送プレス打ち抜き加工 SK材・SPCC-1B材 ｔ0.05/ｔ0.08/ｔ0.10/
ｔ0.13～ｔ0.35まで各板厚対応‼
ｔ0.13～ｔ0.35まで各板厚対応‼
外形バリレス加工
■順送プレス加工
弊社では小物の順送プレス加工を行なっています
順送プレスの場合、「送りミス検出」「製品排出検出」「下死点検出装置」など自動検出を徹底し加工不良を撲滅するとともに、金型のトラブルを未然に防ぎ、品質安定と大切な金型を良い状態に維持する為取り入れています。
NCフィーダーは高精度送りのものでパイロットの無い金型でもシビアな送り精度を実現します

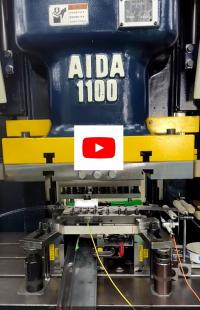

順送加工動画はこちら→
【順送プレスの対応範囲】
材質 ステンレス、アルミ、鉄、真鍮、りん青銅、各種バネ材、 etc
板厚 t0.05ｍｍ～t2.3ｍｍ程度
対応ロット 数千個～数10万個程度
■企画提案での加工事例
製品の製作事例 その1
材質:SPCC－SB （鉄）
スプレーガン トリガー
2次元の図面からの製作
3次元用にプログラムを作成し、NC加工での金型製作
▽工程
金型製作→材質選定・熱処理試作・鍍金処理など提案→製品製作
材質:SPCC－SB （鉄）
スプレーガン トリガー
2次元の図面からの製作
3次元用にプログラムを作成し、NC加工での金型製作
▽工程
金型製作→材質選定・熱処理試作・鍍金処理など提案→製品製作
製品の製作事例 その2
材質:SPCC－SD （鉄）
お客様からのテーマでクリスマス用として玄関ドアに掛けるフックの製作依頼
キャンドルをイメージして作りました。
▽工程
製品のデザイン提案→試作品→図面作成→金型製作→製品製作
材質:SPCC－SD （鉄）
お客様からのテーマでクリスマス用として玄関ドアに掛けるフックの製作依頼
キャンドルをイメージして作りました。
▽工程
製品のデザイン提案→試作品→図面作成→金型製作→製品製作
製品の製作事例 その3
材質:SPCC－SB （鉄）
二輪車用の部品
プレスで絞り加工、天穴のエッジが必要なのでペンチレスでの切削加工
外観の仕上がりと耐食性が求められている製品
光沢の出る様にバレル研磨、メッキは下地Wニッケルのクローム、膜厚20ミクロン仕上げ
材質:SPCC－SB （鉄）
二輪車用の部品
プレスで絞り加工、天穴のエッジが必要なのでペンチレスでの切削加工
外観の仕上がりと耐食性が求められている製品
光沢の出る様にバレル研磨、メッキは下地Wニッケルのクローム、膜厚20ミクロン仕上げ
製品の製作事例 その4
材質：SPCC－SD （鉄）
材質：SPCC－SD （鉄）
インクカートリッジの工具
お客様からのテーマでインクの詰め替え時にカートリッジの
ボールを落す為の工具製作依頼
▽工程
仕上がりイメージのデッサン→製品機能確認用の試作→図面製作→金型製作→製品製作
